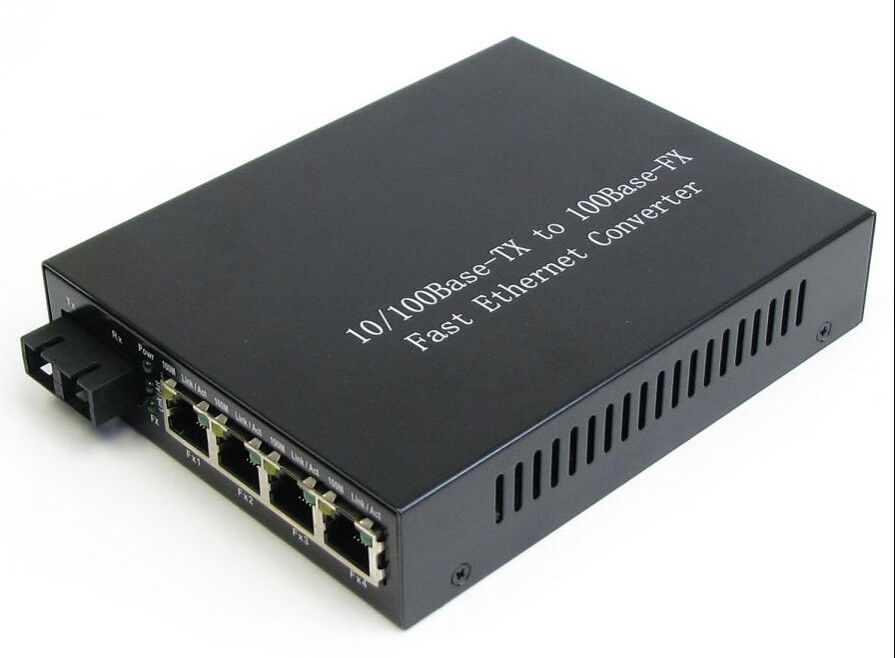

10/100M Glasfaser-Ethernet-Medienkonverter mit 4 RJ45-Ports und 1 Glasfaser-Port

10/100M Glasfaser-Ethernet-MedienKonverter

Mit 4 RJ45-Ports und 1 Glasfaser-Port

1. Übersicht

Die 10/100M Glasfaser-Ethernet-Medienkonverter-Serie wurde entwickelt, um den massiven Bedarf an Netzwerkimplementierung zu decken und ein kupferbasiertes Fast-Netzwerk über Glasfaserkabel auf eine maximale Entfernung von bis zu 120 km zu erweitern.

Unsere 10/100M Glasfaser-Ethernet-Medienkonverter-Serie entspricht vollständig den Standards IEEE802.3, IEEE802.3U, 10/100Base-TX, 100Base-FX. Die Installations- und Betriebsverfahren sind einfach und unkompliziert. Der Betriebsstatus kann lokal über eine Reihe von Diagnose-LEDs überwacht werden.

Merkmale

• 5 Ports 10/100M Ethernet-Switch mit integrierten Transceivern und Speicher;
• Integrierter SRAM für Frame-Puffer;
• Integrierter Speicher für 1K MAC-Adressen;
• Konformität mit den Standards IEEE802.3, 802.3u, 802.3x;
• Konformität mit dem CSMA/CD-Protokoll;
• Konvertiert Twisted-Pair-Kabel zu 100Base-Fx Glasfaser;
• Unterstützt 10/100Mbps Auto-Negotiation für RJ45-Ports;
• Unterstützt Auto-MDI/MDI-X-Funktion für RJ45-Ports;;
• Maximale Frame-Größe von 1536 Bytes bestanden;
• Broadcast-Sturm-Schutz;

11) Glasfaser-Port SC/PC (Single/Multi-Mode), die Übertragungsdistanz kann bis zu 120 km betragen.

RJ45-Port: 100 m für 100Base-Tx UTP Cat.5-Kabel.

12) Interne Stromversorgung: AC 220/110V

13) Stromverbrauch: < 5W.

2. Installation• Schließen Sie das Glasfaserkabel vom Medienkonverter an das Glasfasernetz an. Die Glasfaserverbindungen müssen übereinstimmen – Sende-Buchse an Empfangs-Buchse, das TX-, RX-Glasfaserkabel muss an beiden Enden gepaart sein.

• Schließen Sie ein UTP-Kabel vom 10/100BASE-T-Netzwerk an die RJ-45-Ports des Medienkonverters an.

• Schließen Sie das Netzteil an den Medienkonverter an und prüfen Sie, ob die Power-LED leuchtet. Die LINK/ACT-LEDs leuchten auf, wenn alle Kabelverbindungen zufriedenstellend sind.
